Apa itu Pukulan Kunci Bola Presisi?

Pukulan Kunci Bola Presisiadalah komponen perkakas utama dalam operasi pengecapan logam dan pembuatan cetakan yang menggunakan mekanisme “pengunci bola” yang dapat diganti dengan cepat untuk pemasangan dan pelepasan yang cepat. Panduan ini menjelaskan apa itu, bagaimana fungsinya, di mana mereka digunakan, dan bagaimana memilih jenis yang tepat untuk proses manufaktur Anda — dengan konteks industri dan contoh untuk mendukung pengambilan keputusan.

Daftar isi

• Apa itu Pukulan Kunci Bola Presisi?
• Bagaimana Cara Kerja Pukulan Kunci Bola?
• Mengapa Menggunakan Pukulan Kunci Bola Presisi?
• Jenis Pukulan Kunci Bola Apa yang Ada?
• Bagaimana Cara Memilih Pukulan Kunci Bola yang Tepat?
• Pertanyaan yang Sering Diajukan (FAQ)

Apa itu Pukulan Kunci Bola Presisi?

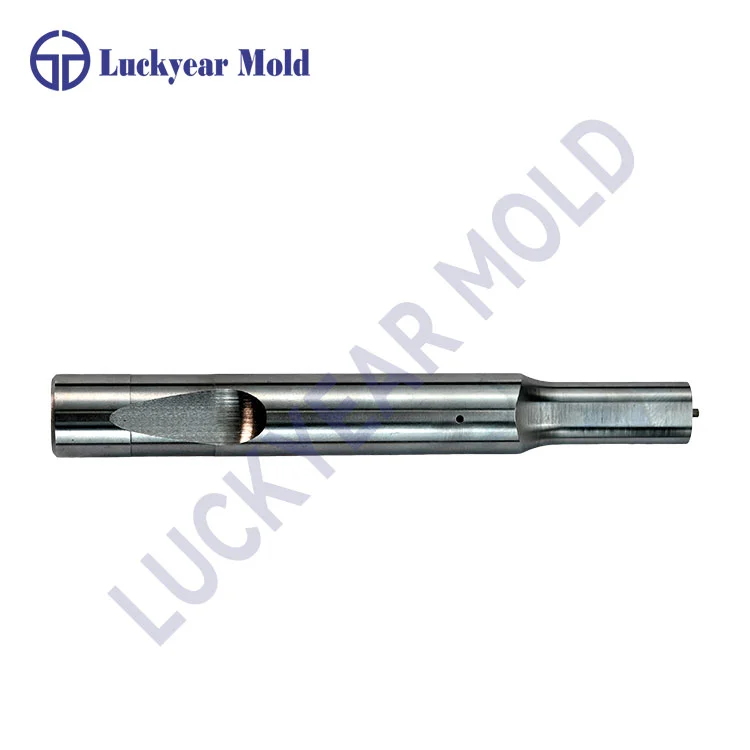

Pukulan Pengunci Bola Presisi adalah alat stempel logam khusus yang dirancang untuk membuat lubang atau bentuk pada lembaran logam atau media lainnya menggunakan mekanisme perubahan cepat berdasarkan bola pengunci. Mereka terbuat dari baja perkakas bermutu tinggi seperti SKH51, SKD11, atau material setara dan diproduksi dengan toleransi yang tepat untuk kinerja berulang dalam aplikasi perkakas industri.

Tidak seperti pukulan standar yang ditekan atau didorong ke dudukan cetakan dengan pemasangan tetap, Pukulan Pengunci Bola “mengunci” penahan melalui bola dan alur baja kecil, memungkinkan pelepasan dan penggantian dengan cepat tanpa membongkar seluruh sistem cetakan. Mekanisme ini secara signifikan mengurangi waktu henti selama pemeliharaan atau pergantian perkakas.

Bagaimana Cara Kerja Pukulan Kunci Bola?

Prinsip pengoperasian Ball Lock Punch yang presisi bergantung pada sistem penguncian perubahan cepatnya yang unik:

• Sebuah bola berbentuk bola berada di lekukan pada betis pukulan.
• Bola diaktifkan dengan ceruk yang cocok di penahan pukulan.
• Saat duduk, bola mengunci pukulan di tempatnya, menahannya dengan aman selama operasi injakan atau pembentukan.
• Alat pelepas khusus melepaskan bola, sehingga pukulan dapat dengan mudah dikeluarkan dari penahannya tanpa membongkar struktur cetakan.

Sistem ini berbeda dengan perkakas press-fit tradisional yang memerlukan waktu pembongkaran yang lama untuk mengganti atau menyesuaikan komponen perkakas.

Mengapa Menggunakan Pukulan Kunci Bola Presisi?

Keuntungan menggunakan Precision Ball Lock Punches terutama terlihat jelas di lingkungan produksi bervolume menengah dan tinggi:

Keuntungan	Penjelasan
Perubahan Cepat‑Keluar	Mekanisme kunci bola memungkinkan penggantian pukulan cepat tanpa pelepasan cetakan, sehingga mengurangi waktu henti pemeliharaan.
Peningkatan Presisi	Diproduksi dengan toleransi tinggi, memastikan kualitas dan kesejajaran lubang yang konsisten.
Keserbagunaan	Tersedia dalam gaya tugas ringan dan berat, dengan atau tanpa opsi ejektor.
Mengurangi Waktu Henti	Penghapusan cepat pukulan yang aus atau rusak akan mempercepat siklus perawatan.

Manfaat-manfaat ini membuat Ball Lock Punch umum digunakan dalam stamping otomotif, manufaktur peralatan, dan bangunan cetakan industri di mana waktu kerja dan konsistensi komponen sangat penting.

Jenis Pukulan Kunci Bola Apa yang Ada?

Pukulan Kunci Bola Presisi hadir dalam berbagai konfigurasi tergantung pada kebutuhan aplikasi:

• Pukulan Kunci Bola Tugas Ringan– Cocok untuk material yang lebih lembut dan aplikasi presisi sedang.
• Pukulan Kunci Bola Tugas Berat– Digunakan untuk material yang lebih tebal dan operasi dengan beban lebih tinggi.
• Pukulan Ejector Kunci Bola– Dilengkapi pin ejektor terintegrasi untuk mencegah tarikan siput.
• Titik Lebih Besar dari Desain Shank– Biarkan punch tip lebih besar dari diameter shank untuk ruang die yang terbatas.

Bagaimana Cara Memilih Pukulan Kunci Bola yang Tepat?

Memilih Ball Lock Punch yang tepat bergantung pada beberapa faktor:

1. Ketebalan & Kekerasan Bahan– Material yang lebih berat dan keras seringkali membutuhkan pukulan yang kuat; bahan yang lebih lembut dan tipis dapat menggunakan gaya tugas ringan.
2. Volume Produksi– Volume tinggi mendapat manfaat dari desain ejektor yang menghindari masalah siput.
3. Kompatibilitas Perkakas– Pastikan diameter pukulan dan sistem penahan sesuai dengan standar alat berat (misalnya, standar dudukan bola ANSI).
4. Kemudahan servis– Ball Lock memberikan kemudahan perawatan saat pergantian cepat diperlukan.

Pertanyaan yang Sering Diajukan (FAQ)

Terbuat dari bahan apa Pukulan Kunci Bola Presisi?

Kebanyakan Ball Lock Punch yang presisi terbuat dari baja perkakas bermutu tinggi seperti SKH51, SKD11, atau yang setara. Bahan-bahan ini memberikan kekerasan dan ketahanan aus yang diperlukan untuk operasi stamping berulang.

Bagaimana mekanisme kunci bola meningkatkan waktu kerja perkakas?

Mekanisme kunci bola memungkinkan penyisipan dan pelepasan pukulan dengan cepat dari dudukannya tanpa membongkar seluruh cetakan. Hal ini mempercepat pemeliharaan dan mengurangi waktu henti produksi.

Bisakah Ball Lock Punches digunakan dengan sistem ejektor?

Ya, ada Ball Lock Punches yang dirancang dengan ejector terintegrasi (sering disebut Ball Lock Ejector Punches) yang membantu mencegah slug pulling dan meningkatkan kinerja die pada aplikasi tertentu.

Industri apa yang biasa menggunakan Ball Lock Punches?

Ball Lock Punches banyak digunakan dalam manufaktur otomotif, produksi peralatan, dan bangunan cetakan industri di mana pengoperasian lembaran logam sering dilakukan dan presisi sangat penting.

Apakah Pukulan Kunci Bola terstandarisasi?

Fungsi kunci bola selaras dengan standar seperti ANSI B94.17 untuk pengikatan dan keselamatan yang tepat, namun dimensi dan profil pastinya dapat berbeda-beda menurut produsen. Memeriksa penahan pukulan dan pengukur untuk lokasi dudukan bola yang benar membantu mencegah masalah.

Untuk kebutuhan perkakas berpresisi tinggi, pertimbangkan untuk bermitra dengan pemimpin industri sepertiDongguan Luckyear Precision Mould Parts Co., Ltd.yang berspesialisasi dalam komponen perkakas presisi termasuk pukulan kunci bola.
