Dalam dunia stamping dan molding, punch adalah salah satu komponen yang paling penting namun sering diabaikan. Sebagai bagian yang bersentuhan langsung dengan material untuk memisahkan atau mengubah bentuk plastisnya, thepukulan cetakan standarKinerja secara langsung menentukan kualitas produk, efisiensi produksi, dan biaya perkakas. Baik Anda menjalankan jalur stamping berkecepatan tinggi atau operasi pembentukan presisi, memahami aspek praktis dari pukulan standar—mulai dari pemilihan material hingga disiplin pemeliharaan—sangat penting untuk mengoptimalkan proses produksi Anda.

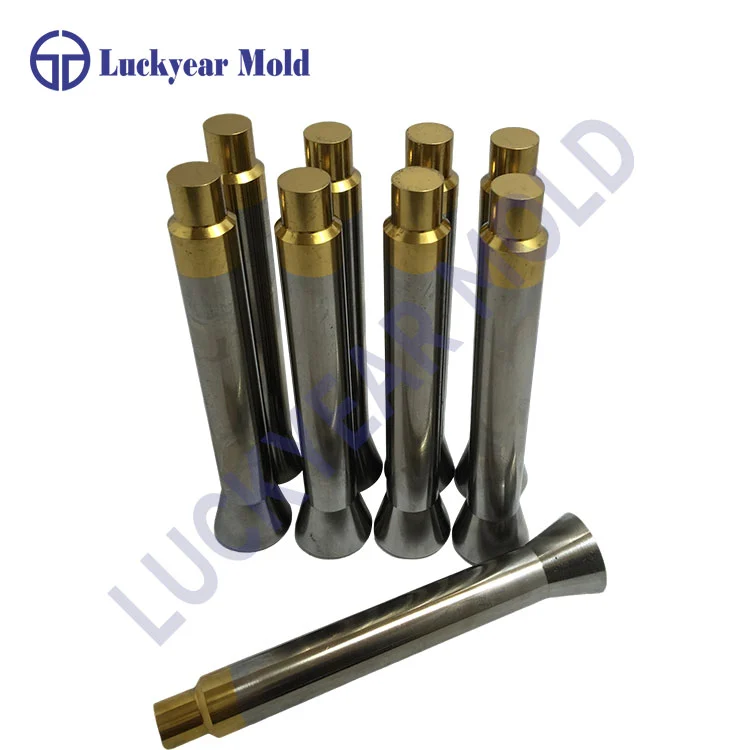

Pelubang cetakan standar, juga dikenal sebagai pelubang-pin, pelubang stempel, atau sekadar pelubang, adalah komponen logam yang dipasang pada cetakan pengecap yang melakukan operasi pelubangan, pengosongan, atau pembentukan secara terus-menerus. Ia bekerja bersama dengan cetakan untuk memisahkan atau membentuk bahan benda kerja menjadi produk atau bagian setengah jadi yang diinginkan.
Pukulan standar hadir dalam berbagai konfigurasi untuk disesuaikan dengan aplikasi yang berbeda. Jenis yang umum termasuk pukulan standar tipe T, pukulan standar tipe B, pukulan terpandu, pukulan sub-die, dan pukulan pembentuk. Apa yang membuat punch menjadi "standar" adalah dimensi dan spesifikasinya sesuai dengan standar internasional yang ditetapkan seperti ISO, DIN, JIS, HASCO, DME, atau MISUMI, sehingga memastikan pertukaran dan kinerja yang dapat diprediksi.
Pemilihan material punch secara langsung mempengaruhi umur pahat, ketahanan aus, dan biaya. Berikut bahan yang paling banyak digunakan:
| Bahan | Properti Utama | Aplikasi Khas |
|---|---|---|
| Baja Perkakas Paduan | Ketahanan aus yang baik, hemat biaya | Stamping umum, bahan berkekuatan rendah hingga sedang |
| Baja Berkecepatan Tinggi | Kekerasan tinggi, tahan panas, ideal untuk pencetakan berkecepatan tinggi | Produksi berkecepatan tinggi, bahan lebih tipis |
| Tungsten Karbida | Kekerasan yang sangat tinggi, ketahanan aus yang sangat baik | Produksi volume tinggi, bahan abrasif, beban benturan berat |
| Baja Metalurgi Serbuk | Struktur seragam, ketangguhan unggul dan ketahanan aus | Aplikasi yang menuntut, produksi jangka panjang |
Untuk memperpanjang umur pukulan, perawatan permukaan sering diterapkan:
TiN – Berwarna emas, memberikan ketahanan aus yang sangat baikPukulan standar diproduksi dengan toleransi yang ketat. Pukulan standar kualitas biasanya mencapai:
Toleransi diameter: ±0,001mm hingga ±0,002mm
Konsentrisitas: Dalam 0,002 mm
Kebulatan: Dalam 0,003 mm
Kekasaran permukaan: Ra 0,04 hingga Ra 0,4
Seleksi harus didasarkan pada persyaratan spesifik aplikasi Anda. Pertimbangkan faktor-faktor ini:
Bahan pelubang harus sesuai dengan bahan benda kerja. Untuk material lunak seperti aluminium atau baja ringan, baja perkakas paduan mungkin cukup. Untuk baja tahan karat atau paduan berkekuatan tinggi, disarankan menggunakan baja berkecepatan tinggi atau karbida.
Pukulan standar harus sesuai dengan standar yang diakui untuk dapat dipertukarkan:
ISO 8020 – Standar internasional untuk pukulanPerhatikan diameter bagian kerja, dimensi bagian pemasangan, dan panjang keseluruhan. Ini harus sesuai dengan spesifikasi set cetakan Anda.
Kesesuaian antara punch dan die merupakan faktor penentu kualitas stamping. Jarak bebas yang tepat memastikan pemotongan yang bersih, meminimalkan pembentukan duri, dan memperpanjang masa pakai alat.
| Izin | Memengaruhi |
|---|---|
| Terlalu besar | Gerinda tebal, tepi tercukur kasar, distorsi material |
| Terlalu kecil | Keausan alat yang berlebihan, peningkatan tonase, risiko pecahnya pukulan |
| Optimal | Pemotongan bersih, gerinda minimal, umur alat seimbang |
Secara umum, diameter pukulan harus sedikit lebih kecil dari bukaan cetakan untuk memungkinkan jarak bebas yang tepat. Untuk mencapai dan mempertahankan kesesuaian ini memerlukan manufaktur yang presisi dan pemantauan rutin.
Pemasangan yang benar memastikan pukulan beroperasi sesuai desain:
Verifikasi keselarasan: Pastikan pukulan dan cetakan berada dalam posisi konsentris untuk menghindari pembebanan samping.
Periksa retensi: Gunakan penahan yang benar dan pastikan pelubang terpasang erat.
Konfirmasi izin: Pastikan izin punch-to-die berada dalam kisaran yang ditentukan.
Periksa pelumasan: Gunakan pelumas yang sesuai untuk mengurangi gesekan dan penumpukan panas.
Kegagalan pukulan pada dasarnya terjadi melalui dua mekanisme: keausan dan patah.
| Modus Kegagalan | Tanda-tanda | Pencegahan |
|---|---|---|
| Keausan / pembulatan tepi | Meningkatnya gerinda, berkurangnya permukaan yang terpotong, meningkatnya tonase | Inspeksi rutin, penajaman ulang tepat waktu |
| Patah/pecah | Kegagalan mendadak, retakan terlihat | Hindari beban berlebih, pertahankan jarak yang tepat, gunakan material yang benar |
| Deformasi/pembengkokan | Distorsi permanen | Mengurangi tonase; memastikan kekerasan material yang tepat |
Salah satu kesalahan paling umum dalam perawatan pukulan adalah menunggu hingga bagian-bagiannya menunjukkan gerinda sebelum mengambil tindakan. Pada saat gerinda terlihat, tepi pukulan telah mencapai radius yang signifikan dan kerusakan telah terakumulasi selama berjam-jam.
Pertimbangkan skenario dunia nyata ini: Jika Anda melepas pelubang untuk diasah ulang dengan keausan minimal, pelepasannya akan kecil. Namun jika Anda menunggu sampai gerinda memaksa Anda untuk bertindak, keausan mungkin akan menjadi jauh lebih signifikan. Membersihkan edge tersebut menghabiskan masa pakai alat yang jauh lebih lama dalam satu siklus reaktif dibandingkan dengan pemeliharaan proaktif.
| Frekuensi | Tugas |
|---|---|
| Setelah setiap lari | Bersihkan permukaan pukulan; menghilangkan kotoran dan sisa pelumas |
| Sehari-hari | Periksa apakah ada keausan yang terlihat, tepi membulat, atau retak |
| Berdasarkan jumlah siklus | Pertajam kembali berdasarkan jumlah goresan |
| Sesuai kebutuhan | debur; oleskan pelumas; memverifikasi dimensi |
Pukulan kecil harus diperiksa lebih sering karena tekanan permukaan yang lebih tinggi dan akumulasi panas yang lebih cepat. Pukulan yang lebih besar dapat diperpanjang hingga interval yang lebih lama dalam kondisi terkendali.
Pembulatan tepi terlihat
Peningkatan tonase yang dibutuhkan dari baseline
Mengurangi persentase permukaan yang tercukur pada bagian yang dicap
Bagian yang menunjukkan kualitas atau penyimpangan dimensi yang tidak konsisten
Pukulan cetakan standar digunakan di hampir semua sektor manufaktur:
| Industri | Aplikasi |
|---|---|
| Otomotif | Stamping panel bodi, komponen sasis, bagian trim |
| Elektronik | Meninju terminal konektor, rangka timah, kaleng pelindung |
| Medis | Membentuk instrumen bedah, rumah perangkat |
| Luar angkasa | Stamping presisi komponen struktural |
| Barang konsumen | Panel peralatan, komponen pengemasan, perangkat keras |
| Pembuatan cetakan | Komponen cetakan injeksi plastik, bagian die casting |
Nilai praktis dari pelubang cetakan standar melampaui harga pembeliannya. Pertimbangkan faktor biaya berikut:
Biaya awal: Bahan bermutu tinggi memiliki biaya awal yang lebih tinggi namun masa pakainya lebih lama.Sweet spot yang ekonomis belum tentu merupakan produk yang termurah atau termahal—ini adalah produk yang memberikan total biaya terendah per bagian yang dicap selama seluruh siklus masa pakainya.
Itupukulan cetakan standarmungkin merupakan komponen kecil dalam proses stamping, namun dampaknya terhadap produktivitas, kualitas, dan biaya sangat besar. Keberhasilan praktis dimulai dengan pemilihan material dan konfigurasi yang tepat untuk aplikasi Anda, berlanjut melalui instalasi yang tepat dan manajemen izin, dan berpuncak pada pemeliharaan yang disiplin—tidak menunggu kegagalan yang terlihat, namun bertindak berdasarkan jumlah keausan dan siklus yang terukur. Saat Anda melakukan pendekatan terhadap pukulan Anda dengan pola pikir seorang insinyur proses, dengan fokus pada geometri, ilmu material, dan fisika keausan, Anda mengubah komponen habis pakai menjadi aset produksi yang andal.
