Pin Ejektor Standaradalah komponen mendasar dalam sistem cetakan injeksi, yang bertanggung jawab atas pengusiran bagian cetakan yang tepat dan berulang dari rongga cetakan. Artikel ini memberikan eksplorasi terstruktur dan teknis Pin Ejector Standar, dengan fokus pada standar dimensi, spesifikasi material, prinsip operasional, skenario aplikasi, dan tantangan yang diakui industri. Tujuannya adalah untuk memperjelas bagaimana komponen-komponen ini berfungsi dalam desain cetakan modern sekaligus menjawab pertanyaan teknis umum yang diajukan oleh para insinyur perkakas, perancang cetakan, dan spesialis pengadaan.

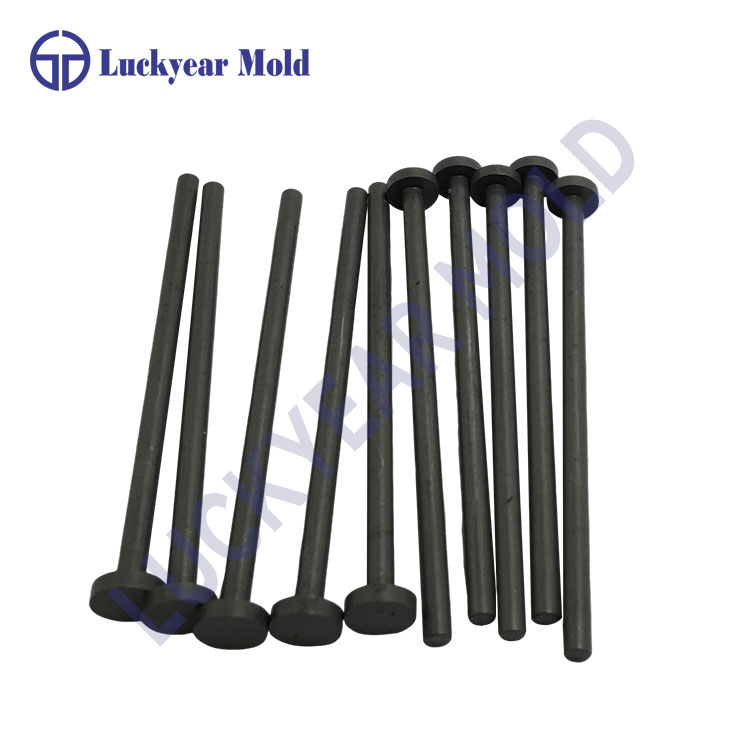

Pin Ejektor Standar adalah komponen silinder rekayasa presisi yang dipasang dalam cetakan injeksi untuk secara mekanis mendorong bagian cetakan keluar dari rongga setelah tahap pendinginan. Peran utamanya adalah memastikan pembongkaran yang konsisten tanpa deformasi, kerusakan permukaan, atau gangguan produksi. Pin ini beroperasi dalam sistem ejektor, melakukan sinkronisasi dengan pelat ejektor dan pin balik untuk menjaga stabilitas siklus.
Di lingkungan manufaktur bervolume tinggi, keandalan Pin Ejektor Standar secara langsung memengaruhi umur panjang cetakan dan efisiensi produksi. Pemilihan yang tidak tepat atau ketidakkonsistenan dimensi dapat mengakibatkan gaya ejeksi yang tidak merata, bagian yang lengket, atau keausan cetakan yang terlalu dini. Oleh karena itu, Pin Ejektor Standar diproduksi sesuai dengan standar yang diakui secara internasional seperti DIN, JIS, dan ISO, memastikan pertukaran dan kinerja yang dapat diprediksi.
Artikel ini berpusat pada bagaimana Pin Ejektor Standar dirancang, ditentukan, dan diterapkan di berbagai skenario pencetakan, menekankan kejelasan teknis daripada bahasa promosi.
Kinerja Pin Ejektor Standar sangat bergantung pada keakuratan dimensi, komposisi material, dan integritas permukaan. Parameter ini dikontrol secara ketat selama produksi untuk memenuhi kebutuhan operasional mesin cetak injeksi modern.
| Parameter | Kisaran Khas | Catatan Teknis |
|---|---|---|
| Diameter | Ø1,0mm – Ø25,0mm | Tanah presisi untuk menjaga kelurusan dan kesesuaian |
| Panjang | Hingga 1000mm | Panjang khusus tersedia berdasarkan kedalaman cetakan |
| Bahan | SKD61/H13/SKH51 | Dipilih karena kekerasan, ketangguhan, dan ketahanan panas |
| Kekerasan | HRC 58–62 | Memastikan ketahanan terhadap keausan dan deformasi |
| Permukaan Selesai | Ra ≤ 0,2 m | Mengurangi gesekan dan rasa sakit selama pengoperasian |
| Perlakuan Panas | Pengerasan vakum | Meningkatkan stabilitas dimensi |
Proses manufaktur biasanya mencakup pembubutan CNC, penggilingan tanpa pusat, perlakuan panas vakum, dan pelapis permukaan opsional seperti TiN atau DLC. Proses-proses ini dipilih untuk menyeimbangkan kekerasan dengan ketangguhan inti, mencegah kegagalan getas pada siklus beban berulang.
Pin Ejektor Standar diterapkan di berbagai operasi pencetakan injeksi, termasuk komponen otomotif, rumah elektronik konsumen, peralatan medis sekali pakai, dan komponen plastik industri. Penempatan dan kuantitasnya ditentukan selama desain cetakan, berdasarkan geometri bagian, ketebalan dinding, dan perilaku penyusutan material.
Pertimbangan kinerja mencakup akurasi penyelarasan, kondisi pelumasan, dan ekspansi termal. Dalam lingkungan pencetakan bersuhu tinggi, pemilihan material menjadi penting untuk mencegah pelunakan atau pembengkokan. Untuk plastik yang bersifat abrasif atau berisi kaca, pin ejektor yang permukaannya sering kali ditentukan untuk meminimalkan keausan.
Dianjurkan untuk melakukan pemeriksaan rutin dan jadwal penggantian, karena kerusakan kecil pada permukaan pun dapat memindahkan cacat ke bagian cetakan. Standardisasi memungkinkan tim pemeliharaan untuk mengganti pin yang aus tanpa pemesinan ulang yang ekstensif, sehingga mengurangi waktu henti.
Bagaimana Pin Ejektor Standar dipilih untuk desain cetakan tertentu?
Pemilihan didasarkan pada tata letak rongga, gaya ejeksi yang dibutuhkan, jenis bahan, dan suhu pengoperasian cetakan. Insinyur menghitung diameter dan kuantitas pin untuk mendistribusikan gaya secara merata dan menghindari deformasi bagian.
Bagaimana pengaruh permukaan akhir terhadap kinerja pin ejektor?
Permukaan akhir yang lebih halus mengurangi gesekan antara pin dan pelat cetakan, meminimalkan keausan dan mencegah lengket. Hal ini secara langsung berkontribusi pada siklus ejeksi yang lebih lancar dan masa pakai yang lebih lama.
Seberapa sering Pin Ejektor Standar harus diganti?
Interval penggantian bergantung pada volume produksi, tingkat abrasi material, dan praktik perawatan. Inspeksi visual terhadap tanda keausan, tekukan, atau perubahan warna biasanya digunakan untuk menentukan kemudahan servis.
Dari perspektif industri, tren pengembangan Pin Ejektor Standar di masa depan berfokus pada pelapisan canggih, material tahan lelah yang lebih tinggi, dan toleransi dimensi yang lebih ketat untuk mendukung desain cetakan yang semakin kompleks dan jalur produksi otomatis.
Sebagai peserta yang diakui dalam rantai pasokan komponen perkakas,beruntungmenyediakan Pin Ejektor Standar yang diproduksi sesuai dengan standar internasional, mendukung kualitas yang konsisten dan keandalan aplikasi di beragam persyaratan pencetakan.
Untuk rincian teknis lebih lanjut, spesifikasi khusus, atau dukungan pengadaan mengenai Pin Ejector Standar,Hubungi kamiuntuk terlibat dengan tim teknis khusus untuk bantuan berorientasi aplikasi.
